TD-LTE智能天线多端口无源互调测试系统

产品信息 软件界面

1、产品特点:

  • 支持TD LTE D/F/A三个频段无源互调测试
  • 支持TD-LTE 9端口智能天线无源互调端口不切换测试(天线和测试系统只需连接1次,可以完成所有天线端口无源互调测试)
  • 组合方便,TD-LTE无源互调仪既可与测试箱组合使用,也可以拆开单独使用
  • 支持条码扫描,产生器件序列号/测试人员识别码
  • 所有测试记录可上传服务器/借助数据库分析工具完成各种分析


2、应用范围:

  • TD-LTE无源互调集成测试系统可有显著提升测试效率,该产品适用于:
  • TD-LTE智能天线设计开发试验验证及确认
  • TD-LTE智能天线生产质量检验、检测
  • TD-LTE智能天线测试认证

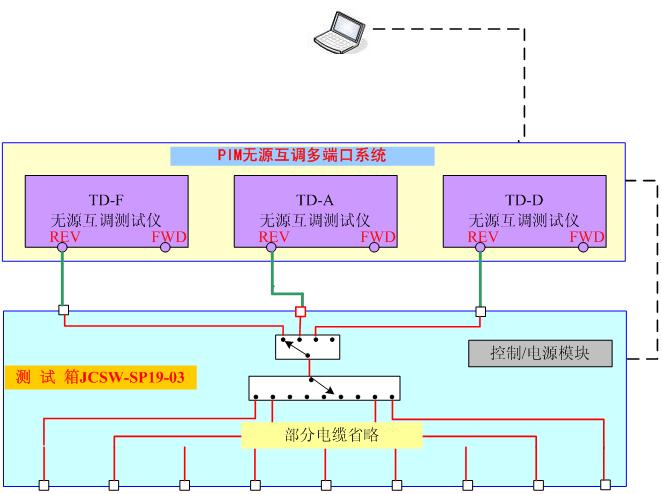

3、产品原理




4、产品说明

表1 产品系列

规格型号

网络分析仪

互调仪

测试箱

TD-LTE无源测试系统

/

JCIMA-2600-II

JCSW-SP19-03

/

JCIMA-1900M-II

/

JCIMA-2000M-II



表2 JCIMA-2600-II互调仪指标


序号

参数

说明

1

工作频率

TX:2620-2690MHz, RX:2500-2580MHz

2

输出功率

+20~+45dBm(每载波)

3

功率精度

±0.35 dB

4

步进

0.1 dB

5

反向功率保护

40 dBm (100W)

6

平均底噪

–135 dBm/1K

7

最大工作输入功率

-50dBm RMS

8

最大安全输入功率

0dBm (在任何频率上的混合功率)

9

测量动态范围

80dB

10

残余互调

≤ -168 dBc@ 2×43dBm


 表3 JCIMA-1900M-II互调仪指标

序号

参数

说明

1

工作频率

TX:1900-1920MHz, RX:1880-1885MHz

2

输出功率

+20~+45dBm(每载波)

3

功率精度

±0.35 dB

4

步进

0.1 dB

5

反向功率保护

40 dBm (100W)

6

平均底噪

–135 dBm/1K

7

最大工作输入功率

-50dBm RMS

8

最大安全输入功率

0dBm (在任何频率上的混合功率)

9

测量动态范围

80dB

10

残余互调

≤ -163 dBc@ 2×43dBm



表4 JCIMA-2000M-II互调仪指标

序号

参数

说明

1

工作频率

TX:2025/2017.5, RX:2010

2

输出功率

+20~+45dBm(每载波)

3

功率精度

±0.35 dB

4

步进

0.1 dB

5

反向功率保护

40 dBm (100W)

6

平均底噪

–135 dBm/1K

7

最大工作输入功率

-50dBm RMS

8

最大安全输入功率

0dBm (在任何频率上的混合功率)

9

测量动态范围

80dB

10

残余互调

≤ -160 dBc@ 2×43dBm


表5 JCSW-SP19-03测试箱指标

序号

参数

说明

1

输入端口数量

反向互调端口3个

2

输出端口

9个

2

端口位置

前面板:12个端口

3

端口类型

端口D型

4

无源互调

PIM测量:

残余互调< -158 dBc@ 2×43dBm(F/D频段)

残余互调< -155 dBc@ 2×43dBm(A频段)

5

可靠性测试次数

100万次


表6 JCIMA互调仪基本参数

序号

参数

说明

1

测试功能

3、5、7、9阶反射互调和传输互调

2

操作系统

Windows XP Embedded

3

测试软件

PIM4.2.0

4

测试模式

扫频、点频

5

显   示

12”高亮显示屏

6

射频接口

2×DIN(F)

7

扩展接口

3×USB

8

散   热

内置风扇

9

重   量

35Kg

10

供   电

AC220v±10%,50Hz

11

功   耗

300W


 表7 JCIMA互调仪可靠性指标

序号

参数

说明

1

工作温度

-10°C to +40°C

2

相对湿度

10%~90% (非冷凝)

3

使用场所

室内使用

4

阻抗

50Ω

5

预热时间

3 分钟

6

连续工作时间

8小时

7

MTBF

>50000 Hours

8

安全

满足UL60950要求

9

运输要求

GB/T4857.5,GB/T4857.10


表8 结构尺寸

序号

参数

说明

1

外形尺寸

19”标准机柜

2

散热方式

强制风冷


表9 配件

序号

名称

规格描述

说明

1

力矩扳手

32#

1

2

力矩扳手

19#

1

3

低互调转接器

DIN Male to DIN Female

1

4

低互调转接器

DIN Male to N Female

1

5

低互调转接器

DIN Female to N Male

1

6

低互调转接器

DIN Female to DIN Female

1

7

低互调电缆

DIN Male to DIN Male  3米

1

8

低互调电缆

DIN Male to N-type Male  3米

1

9

低互调电缆

N Male to N Male      1米

1

10

标准件

IM3 Standard

与互调仪频段一一对应
